寬度W

120

mm

長度L

170.8

mm

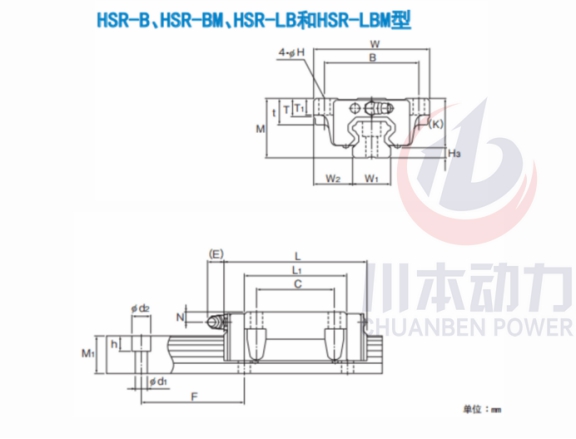

LM滑塊尺寸

B

100

mm

C

80

mm

H

11

mm

L1

129.8

mm

t

25

mm

T

13

mm

T1

15

mm

K

50

mm

N

10

mm

E

16

mm

油嘴

B-PT1/8

mm

H3

H3

10

mm

LM導軌尺寸

寬度W1±0.05

45

mm

W2

37.5

mm

高度M1

38

mm

孔距F

105

mm

d1*d2*h

14*20*17

mm

長度*Max

3090

mm

基本動額定載荷

C

100

kN

基本靜額定載荷

C0

135

kN

靜態(tài)容許力矩

MA單滑塊

2.59

kN-m

MA雙滑塊

13.4

kN-m

MB單滑塊

2.59

kN-m

MB雙滑塊

13.4

kN-m

MC單滑塊

2.6

kN-m

重量

LM滑塊

3.3

kg

LM軌道

11

kg/m
