H1

6.5

mm

N

33

mm

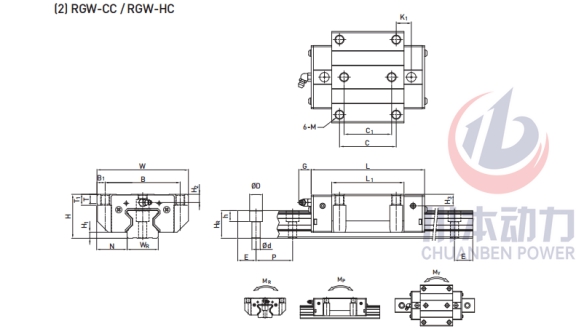

滑塊尺寸

W

100

mm

B

82

mm

B1

9

mm

C

62

mm

C1

52

mm

L1

106.5

mm

L

151.5

mm

K

30.25

mm

G

12

mm

M

M10

mm

T

12

mm

T1

13

mm

H2

9

mm

H3

12.6

mm

導軌尺寸

WR

34

mm

HR

mm

D

14

mm

h

12

mm

d

9

mm

P

40

mm

E

20

mm

導軌的固定螺栓尺寸

導軌的固定螺栓尺寸

M8*25

mm

基本動額定載荷

C

73.1

kN

基本靜額定載荷

C0

142

kN

容許靜力矩

MR

2.93

kN-m

MP

2.6

kN-m

MY

2.6

kN-m

重量

滑塊

2.21

kg

導軌

6.06

kg/m
